Ombouwen Roco e-lok 1600 (eerste generatie) naar DCC Digitaal.



In het voorbeeld is een ESU LokPilot v4.0 Decoder gebruikt, andere decoders zouden kunnen afwijken qua kleurstelling.
Deze eerste generatie Roco 1600 heeft geen voorbereiding voor een decoder, en ook geen plek ervoor.
Voordat je de loc kan gaan digitaliseren moet je in het chassis een plekje voor de decoder frezen, een voorbeeld hoe dat kan is op deze pagina beschreven.

(Zet uw soldeerbout/station alvast aan)
1.1 Neem de lok in de hand, en houd deze ondersteboven.

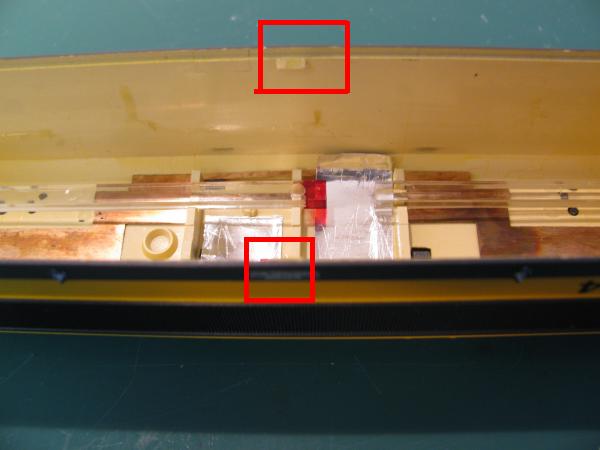

1.2 Druk met een kleine platte schroevendraaier de 2 kapsluitingnokjes iets naar buiten, deze bevinden zich in het midden aan de zijkant van de trein.

0000

De kap is nu los van het motorgedeelte, leg de kap terzijde, deze hebben we voorlopig niet meer nodig.

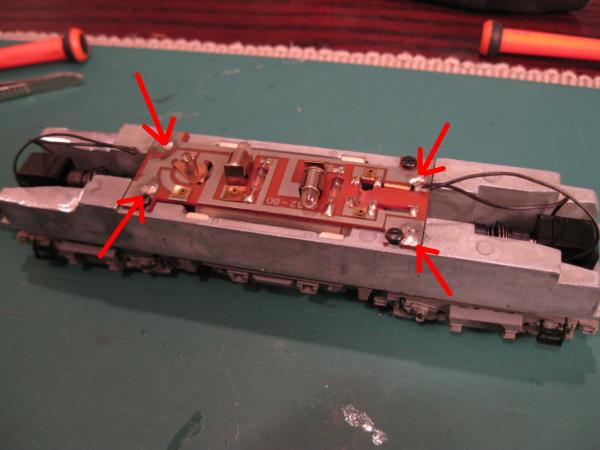

1.3 Neem het chassis en soldeer de 4 draden op de hoeken los.
0001

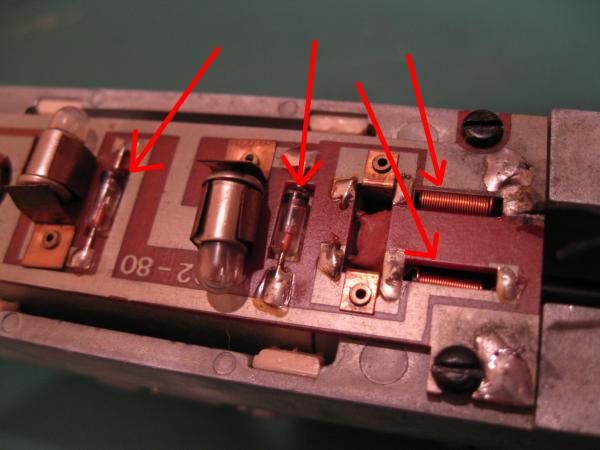

1.4 Soldeer de door rode pijlen aangegeven onderdelen van de printplaat af.
0002

1.5 Schroef de 3 schroeven uit de printplaat en nem de printplaat van het chassis af

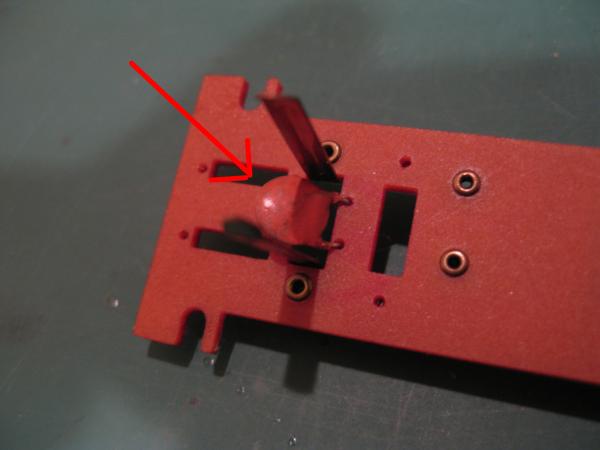

1.6 Keer de printplaat ondersteboven en verwijder het door de rode pijl aangegeven onderdeel.
0003

1.7 Plaats de printplaat terug op het chassis.

NOOT: Let op dat de 2 lange koperen contacten van de printplaat, aan de buitenzijde van de contactpennen op de motor zitten.

1.8 schroef de drie schroeven terug in de printplaat.
1.9 Soldeer de 4 draden van de hoeken weer op de printplaat, ieder op z'n eigen hoek.

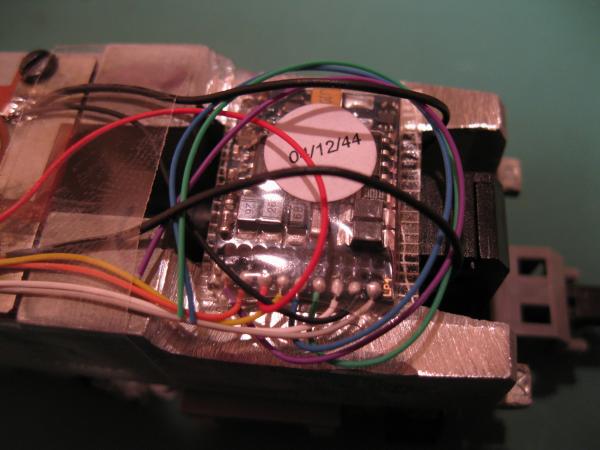

2.0 Neem de decoder en plak deze vast in de uitgefreesde ruimte.
0004

TIP: De groene, blauwe en paarse decoderdraad zijn in deze loc niet nodig, deze kun je oprollen en bovenop de decoder laten.
TIP: Het begin van de decoderdraden kun je fixeren met een klein stukje plakband (zie foto hierboven), dat maakt het werken makkelijker.

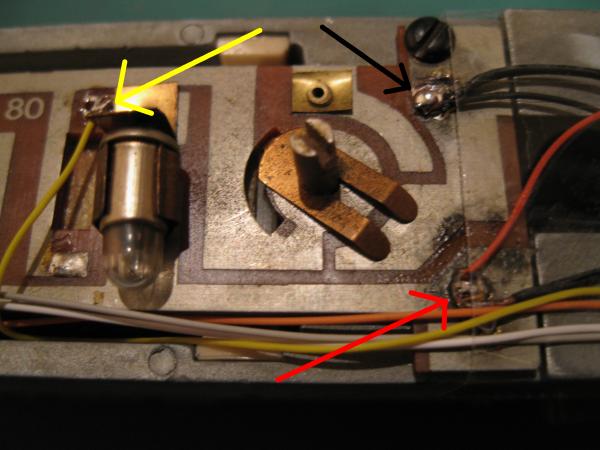

2.1 Soldeer de rode decoderdraad op de plek die hieronder word aangegeven door de rode pijl.
2.2 Soldeer de zwarte decoderdraad op de plek die hieronder word aangegeven door de zwarte pijl
2.3 Soldeer de gele decoderdraad op de plek die hieronder word aangegeven door de gele pijl.
0005

NOOT: Het is van belang dat de 'bovenleiding'/'rail' schakelaar op 'rail' staat, zoals hierboven afgebeeld.

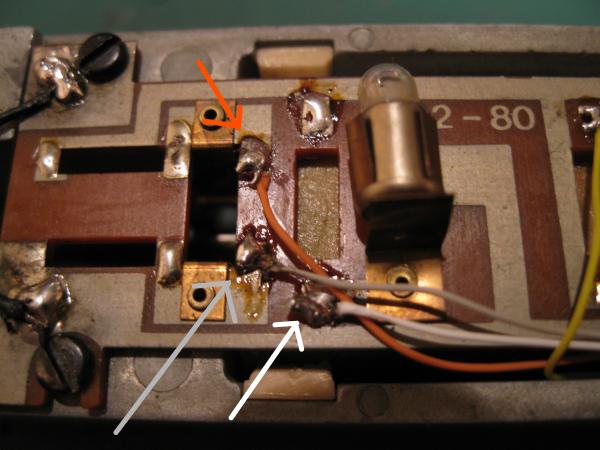

2.4 Soldeer de oranje decoderdraad op de plek die hieronder word aangegeven door de oranje pijl.
2.5 Soldeer de grijze decoderdraad op de plek die hieronder word aangegeven door de grijze pijl.
2.6 Soldeer de witte decoderdraad op de plek die hieronder word aangegeven door de witte pijl.
0006

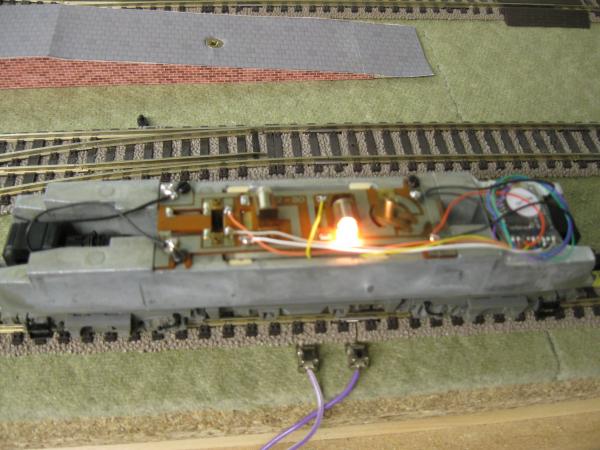

2.7 Test de trein nu op werking. Indien de trein niet naar behoren reageert/functioneert, controleer dan je stappen vanaf punt 1.4 en herstel waar nodig.
Als de trein wel naar behoren werkt ga je door met het volgende punt.
0007

2.8 Pak de kap en breng deze weer op het frame, duw deze voorzichtig naar beneden, hij moet vastklikken aan de zijkanten.

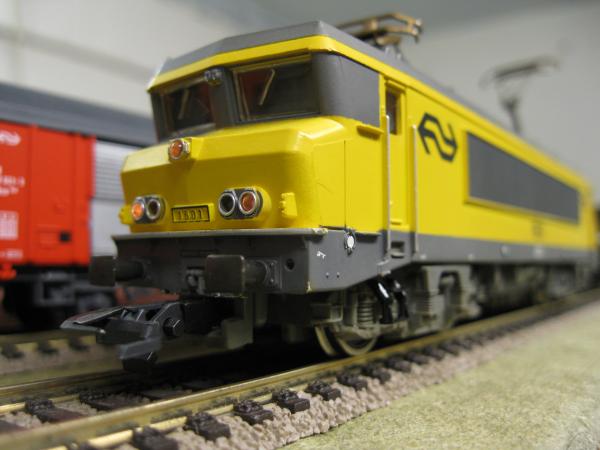

Gefeliciteerd, je Roco 1600 is nu omgebouwd.

0008
