Ombouwen Fleischmann BR212 naar DCC digitaal.



De BR212 in deze presentatie is mij toegezonden door een volger van Hanulveen. Deze loc moet omgebouwd naar DCC digitaal.
De draden in deze ombouw zijn opzettelijk iets langer gehouden, de eigenaar gaat zelf ook inbouwen/verbouwen aan deze loc.

Benodigdheden voor het ombouwen;
* DCC decoder. (In het voorbeeld is een Lenz Standard+ gebruikt.)



TIP: Zet je soldeerstation alvast aan, die heb je zometeen nodig.

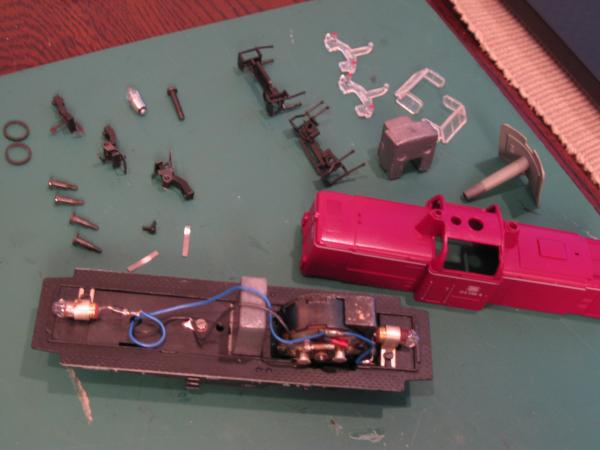

De loc heeft mij al deels gedemonteerd bereikt, maar ik zal alsnog omschrijven hoe hij open moet.
0001

1.1 Neem de loc in de hand en houd deze ondersteboven.

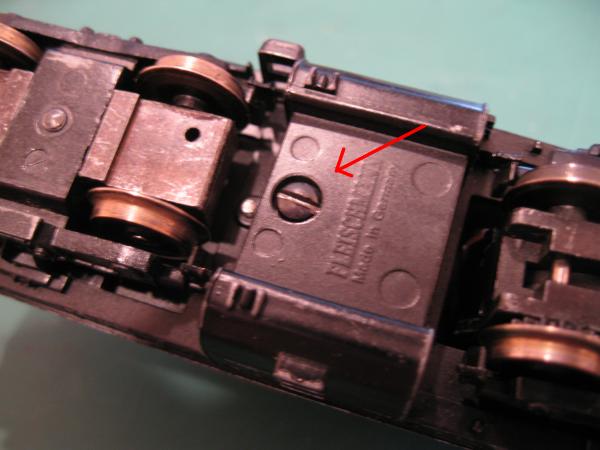

1.2 Verwijder de schroef, hieronder aangegeven door de rode pijl.
0020

1.3 Zet de loc weer op z'n wielen en verwijder het dak.

NOOT: Houd de kap vast terwijl je de loc omkeert.

1.4 Verwijder de losgekomen kap en leg deze veilig terzijde.
1.5 Verwijder het gewicht wat zich bovenop het lampje bevind, en leg deze terzijde.
0018

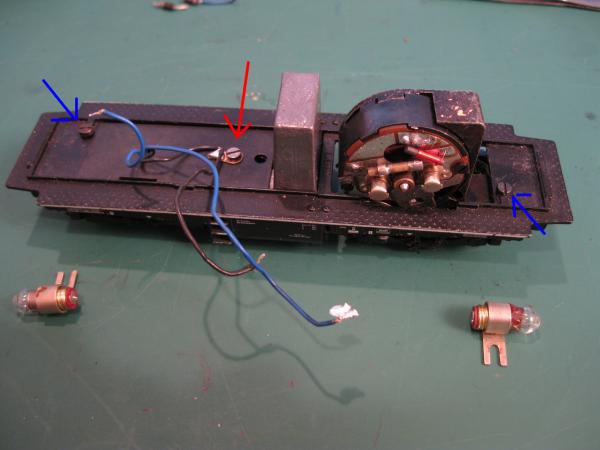

1.6 Verwijder de lampjes door de schroefjes (blauwe pijlen) iets los te schroeven.
1.7 Soldeer de lampjes en motor los van de draden.
1.8 Schroef de afdekplaat los (rode pijl), en verwijder deze.
0002

1.9 Verwijder het los gekomen gewicht (rode pijl) en leg deze terzijde.
2.0 Schroef het draaistel los (blauwe pijl), en licht deze omhoog uit het chassis.
0003

2.1 Keer het chassis nu ondersteboven, en leg deze voorzichtig op z'n motor.

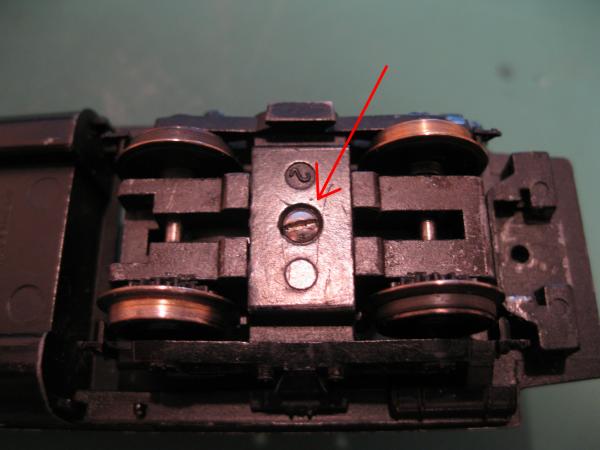

2.2 Draai de schroef (rode pijl) er uit, en til het chassis van de motor af.
0004

2.3 Neem de motor en verwijder de onderdelen aangegeven door de blauwe pijlen.
2.4 Verbreek de contactbrug (rode pijl) door deze weg te krassen/schuren.
0006

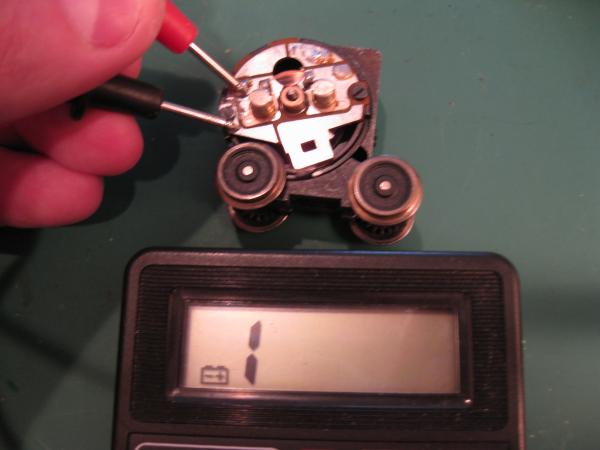

2.5 Controleer met een multimeter (Ohm) of er echt geen verbinding meer bestaat tussen de twee delen.
0008

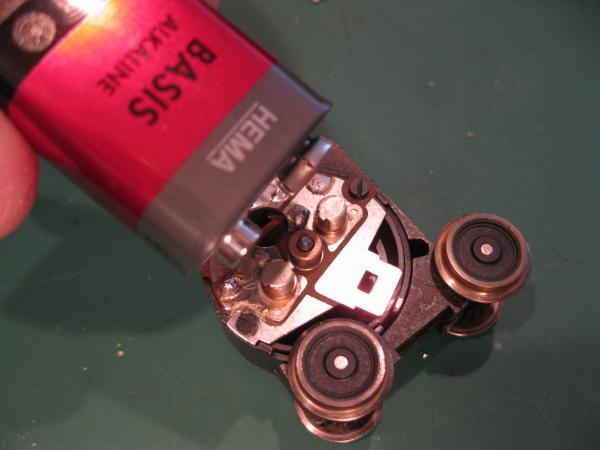

TIP: Als je de trein niet rijdend heb kunnen testen, volstaat een 9v blokje ook om de motor te testen.
Houd dan het 9v blokje op de koolborstelhouders.

0009

2.5 Leg de motor terzijde, en pak het draaistel.

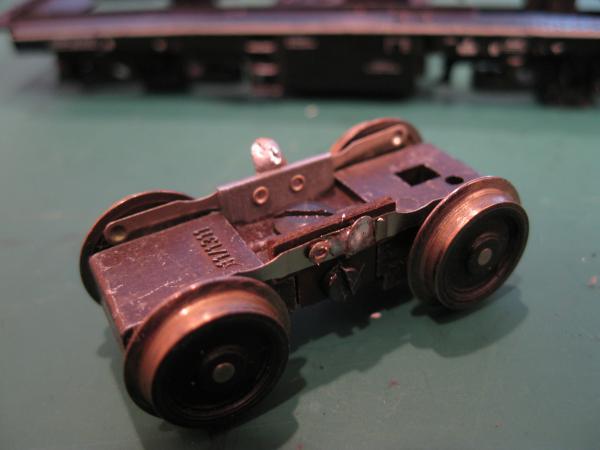

2.6 Soldeer alle draden van het draaistel af.
0010

2.7 Pak de afdekplaat van het draaistel.
2.8 geleid de rode- en de zwarte decoderdraad door het centrale gat in de afdekplaat.

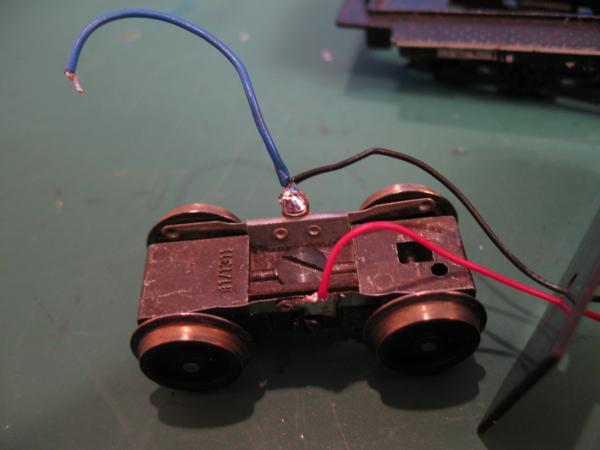

2.9 Soldeer de rode de rode decoderdraad op het linker contactpunt van het draaistel.
3.0 Soldeer de zwarte decoderdraad op het rechter contactpunt van het draaistel.
3.1 Soldeer een klein draadje (van de restanten) bij de zwarte draad op het contactpunt.
0011

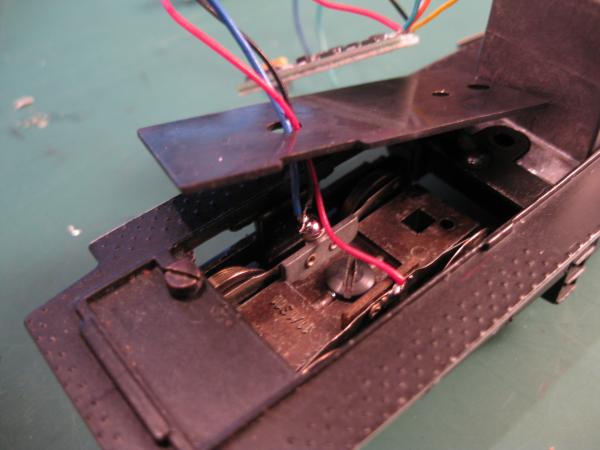

3.2 Plaats het draaistel weer in het onderstel, en schroef hem weer vast.
3.3 Plaats het centrale gewicht weer terug in het chassis.
3.4 Schroef de afdekplaat weer vast op z'n plek.

NOOT: Zorg dat de drie draden in de afdekplaat vrij kunnen bewegen.

0012

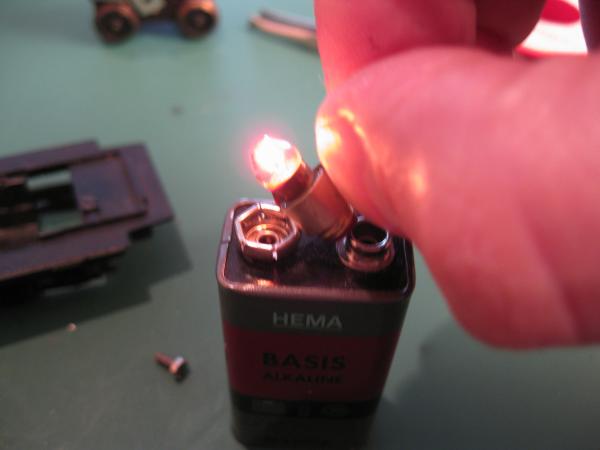

3.5 Test de lampjes op werking met het 9v blokje. (Een trafo volstaat ook)
0013 (18K)

3.6 Plak de decoder vast op de afdekplaat, waarbij je zorgt dat het gat wat zich het dichtst bij
het gewicht bevind vrij houdt. Die is voor de kap montage.
3.7 Schroef de lampjes weer vast op hun plek.
3.8 Soldeer de witte decoderdraad op de achterzijde van het voorste lampje (motorloze zijde)
3.9 Bevestig (klem of soldeer) het korte draadje van het draaistel onder de schroef van het voorste lampje.
4.0 Soldeer de gele decoderdraad op de achterzijde van het achterste lampje (motor zijde)
0014

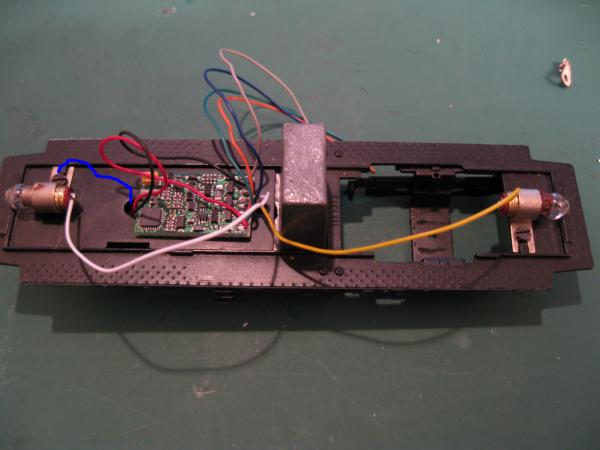

4.1 Plaats de motor weer in het chassis, en schroef deze vast.
4.2 Soldeer de oranje decoderdraad op de linker motorpool.
4.3 Soldeer de grijze decoderdraad op de rechter motorpool.

4.4 Test de trein nu op werking.

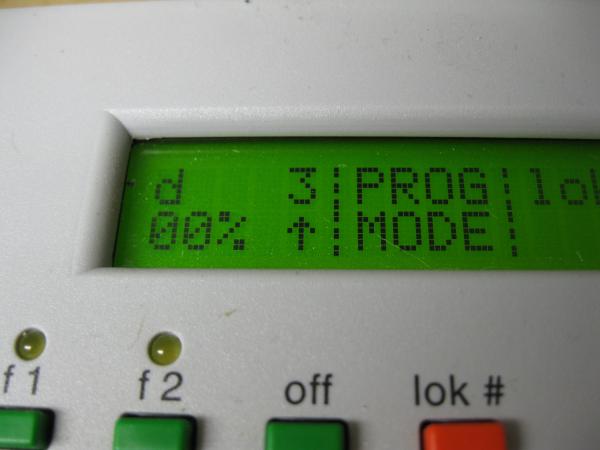

TIP: Een nieuwe decoder staat altijd op adres: 3.
0015

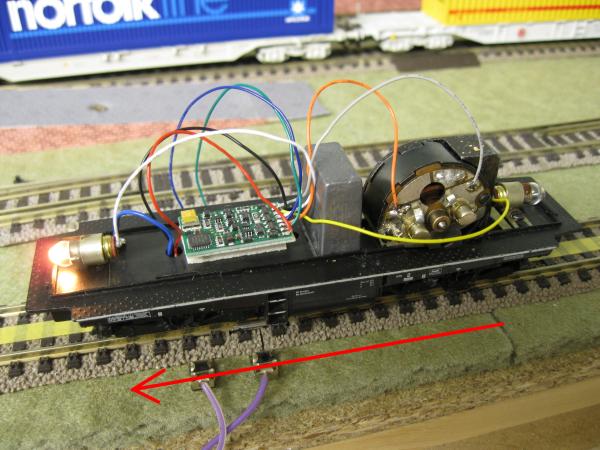

TIP: Test de trein zowel vooruit...
0016

...en achteruit.
0017

4.5 Indien de trein niet naar behoren reageert/functioneert, controleer dan je stappen vanaf punt 2.3 en herstel waar nodig.
Als de trein wel naar behoren werkt ga je door met het volgende punt.

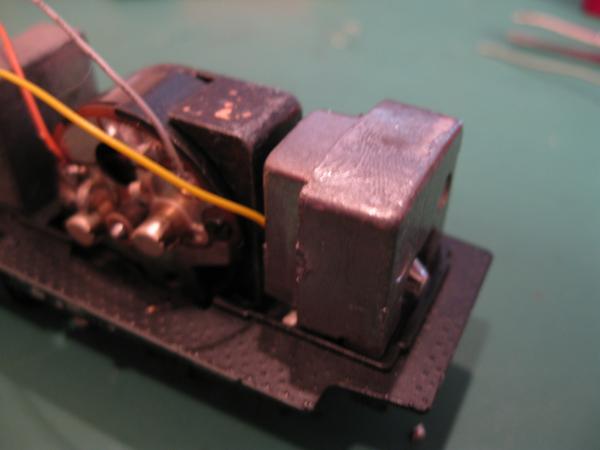

4.6 Plaats het gewicht aan de achterzijde van de trein.
0018

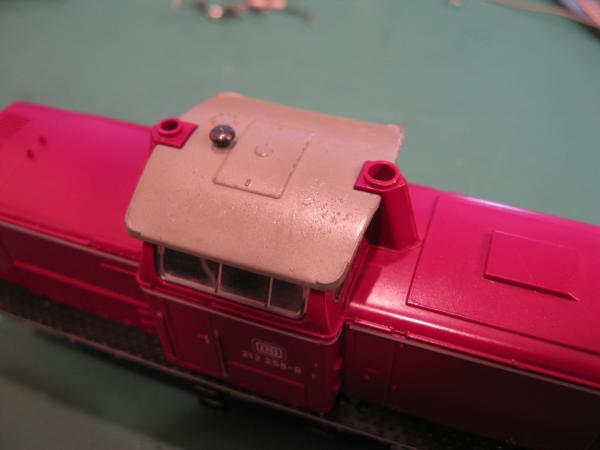

4.7 Plaats de kap weer op het chassis. Let op dat er geen draden knel komen te zitten.
4.8 Plaats het dak weer op de kap, dit gaat maar op 1 manier. Let wederom op dat er geen draden knel komen te zitten.
0019

4.9 Keer de trein ondersteboven, waarbij je de kap en het dak op het chassis gedrukt houdt.
5.0 Schroef de kap weer vast middels de schroef aan de onderzijde.
0020 (32K)


Gefeliciteerd!! Je BR212 is nu omgebouwd.
