Roco Br23 locomotief digitaliseren (met geluid).

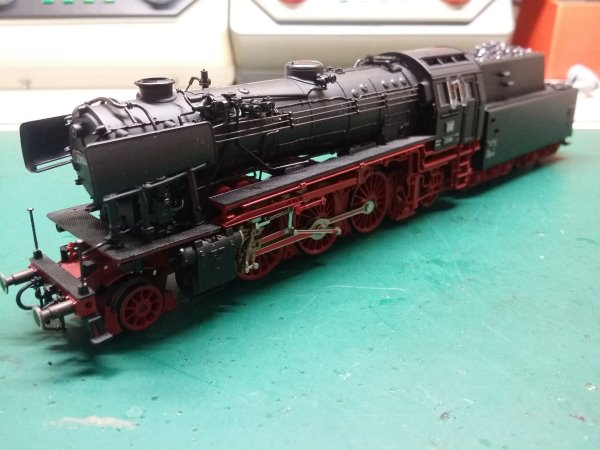

De BR23 loc in deze presentatie is van een klant van Hanulveen. Deze loc moet omgebouwd naar DCC digitaal met geluid.

Benodigdheden voor het ombouwen;
* DCC decoder. (In het voorbeeld is een ESU Loksound 54400 gebruikt.)
* krimpkous
* Kleine modelbouw stekker (4-polig ombouw met geluid)(2-polig ombouw zonder geluid)
* klein draad. Voorkeur groen wit en geel.
* Boor, 2mm.

Indien je zelf geen geluid wilt toepassen kun je de geel gekleurde stapnummers overslaan.



001 (28K)

TIP: Zet je soldeerstation alvast aan, die heb je zometeen nodig.

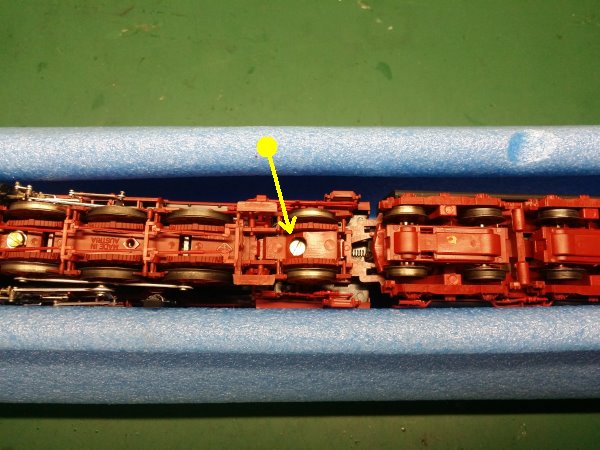

1.1 Leg de loc voorzichtig op z'n dak, en verwijder de schroef onderop de achterste loop as.
002 (37K)

1.2 De as laat zich nu in een schuine beweging wegnemen.

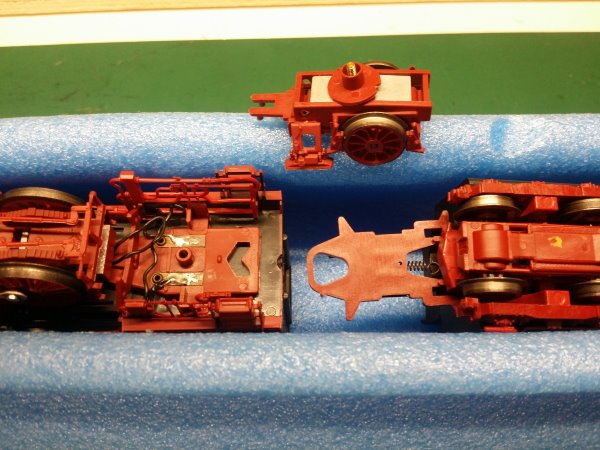

1.3 Je kan nu de tender scheiden van de loc.
003 (25K)

1.4 Zet de tender en de losse as nu aan de kant, we gaan eerst met de loc aan de gang.

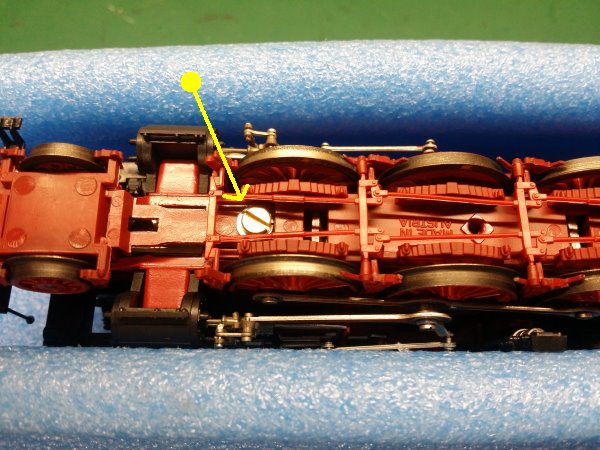

1.5 Verwijder de schroef onderop de loc, ter hoogte van de eerste drijfas.
004 (35K)

1.6 Til vervolgens voorzichtig het de aandrijflijn rechtstandig omhoog van de ketel af.
1.7 Zet het geheel naast de ketel op zijn wielen.
1.8 Soldeer de draden hieronder aangegeven los.
005 (30K)

1.9 Leg de aandrijflijn even aan de kant en neem de ketel in de hand.
2.0 Klik de achterzijde van het machinistenhuis eruit en leg deze veilig terzijde.
006 (36K)

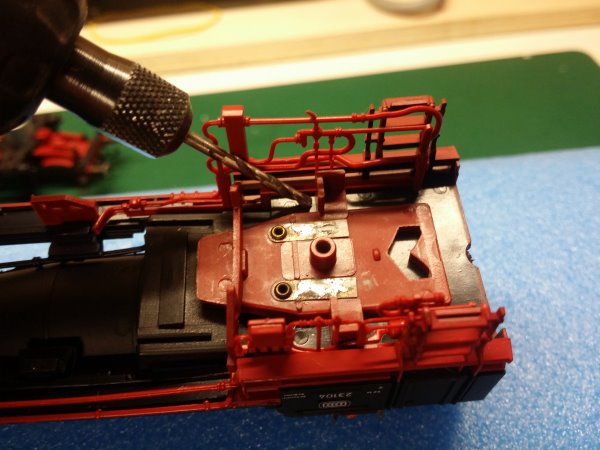

2.1 Boor nu een gat (2mm), schuin omhoog het machinistenhuis in.
007 (31K)

2.2 Leg de ketel nu veilig aan de kant.
2.3 Pak het onderstel met wielen

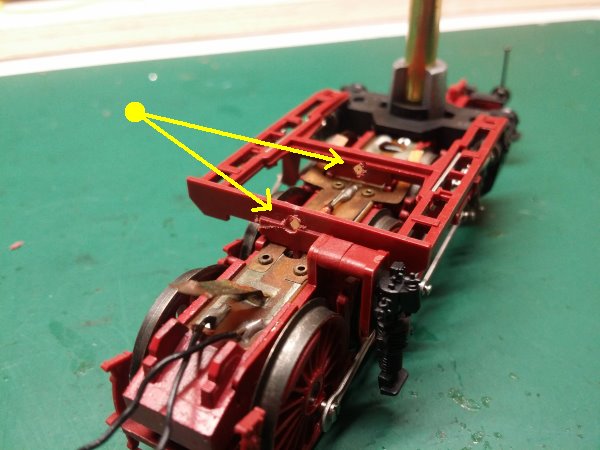

2.4 Boor nu twee gaten (2mm) in het onderstel zoals hier onder aangegeven.
008 (27K)

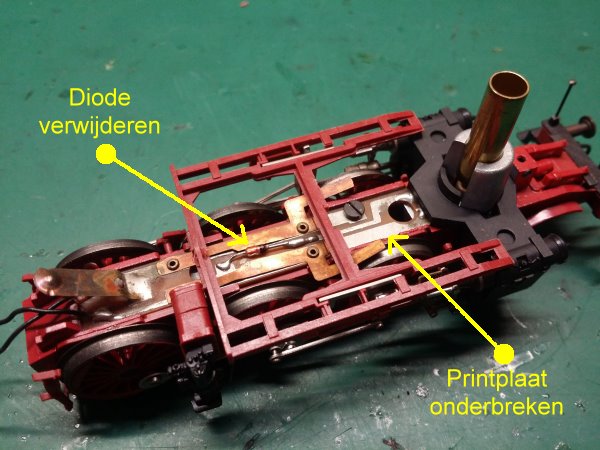

2.5 Verwijder de diode
2.6 Onderbreek de printplaatbaan onder hieronder aangegeven plek.
009 (46K)

2.7 Leg het onderstel nu aan de kant, en pak de tender.

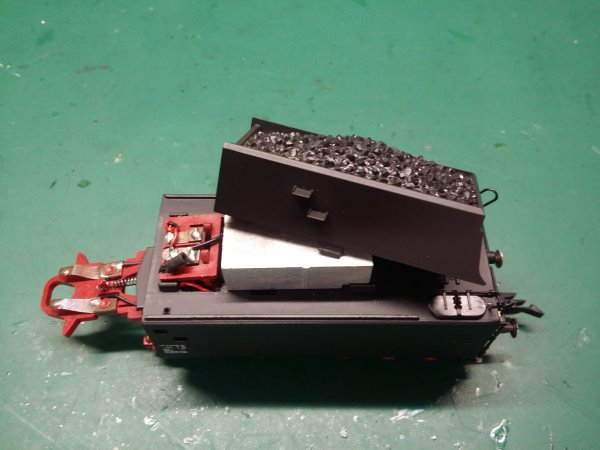

2.8 Door lichtjes te knijpen in de zijkanten van de kolenbak klikt deze los.
010

2.9 Leg het vrijgekomen gewichtsblokje weg, deze gebruiken we niet meer.

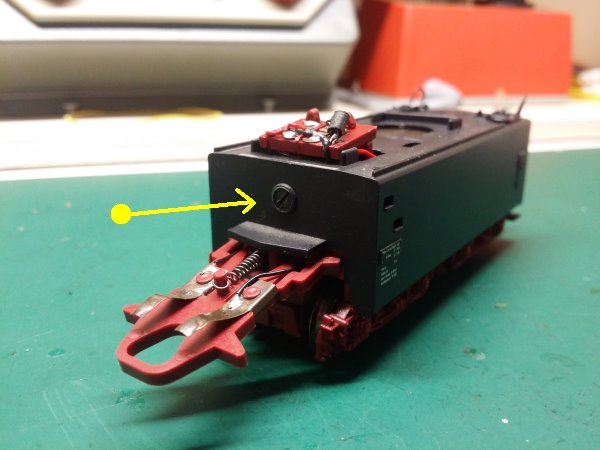

3.0 Verwijder de hieronder aangegeven schroef
011

3.1 Kantel het tenderhuis omhoog vanaf de voorkant naar achteren toe.
LET OP: Achter in het tenderhuis zitten kwetsbare lichtgeleiders.
012

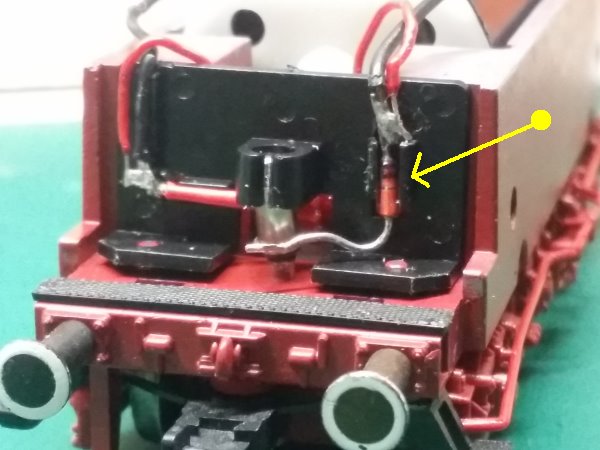

3.2 Verwijder de diode van het lampje uit de tender.
013

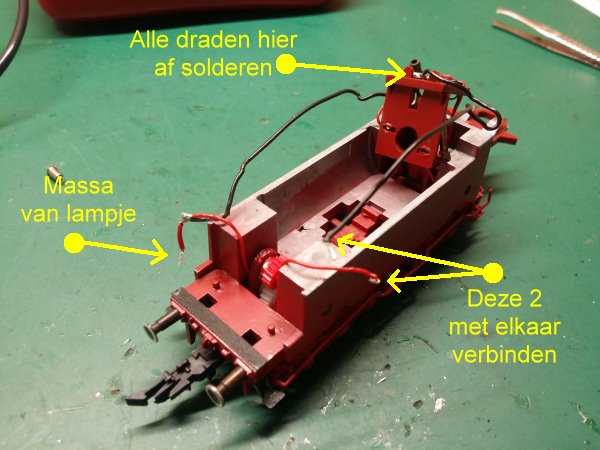

3.3 Til de motor uit de tender en leg deze aan de kant. Markeer de bovenzijde.
3.4 Verbind de twee draden waar de diode tussen zat met elkaar (isoleren).
3.5 Soldeer alle draden los van de rode contactpunten plaat.
014

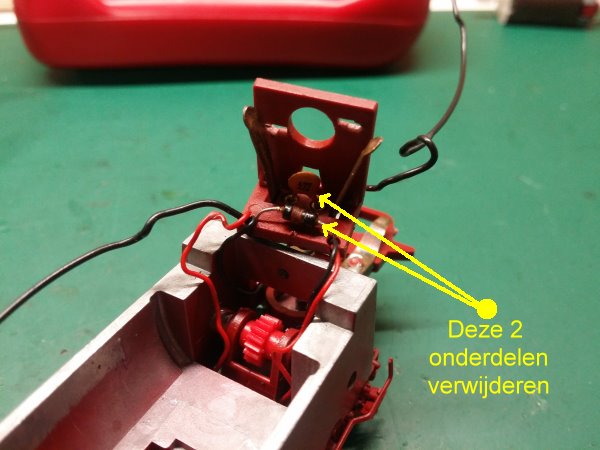

3.6 Verwijder de hieronder aangegeven onderdelen.
015

3.7 Prik de motor terug in de rode houder, let op de plaatsing van de motorcontacten.
3.8 Plaats de motor weer in de tender.
016

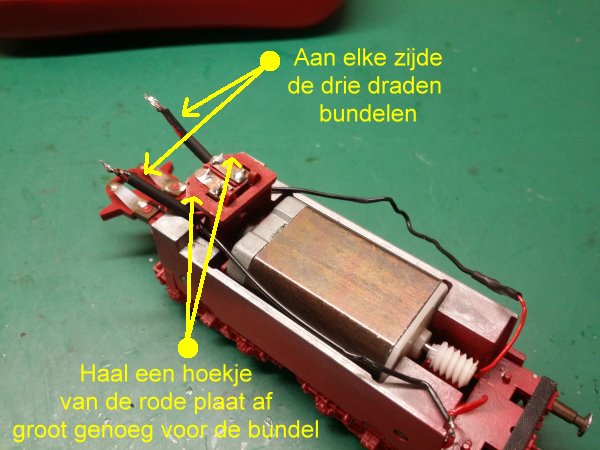

3.9 Bundel de drie draden aan de rechterzijde.
4.0 Bundel de drie draden aan de linkerzijde.
4.1 Haal aan elke zijde een hoekje van de contactpunten plaat zoals hier onder aagegeven.
NOOT: Er moet genoeg ruimte zijn om de bundels omhoog door te voeren, zonder ze af te klemmen.
017

4.2 Plaats de lamphouder terug in de tender.

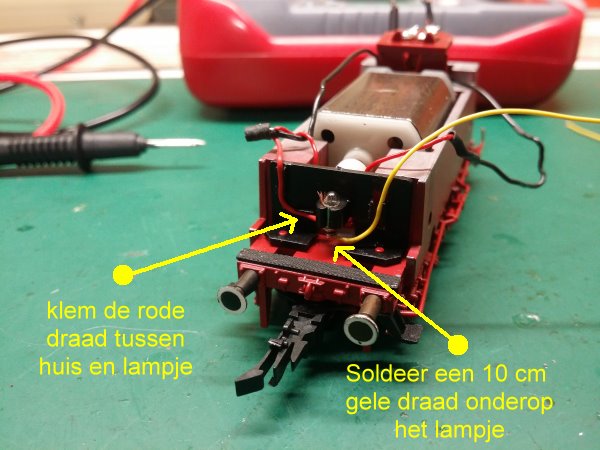

4.3 Soldeer een 10cm draadje, bij voorkeur geel, onderop het lampje.
4.4 Plaats het lampje terug in de houder met de massadraad er tussen geklemd.
018

4.5 Plaats de behuizing van de tender weer terug op het onderstel. Zorg dat er geen draden knel zitten.
4.6 Schroef de behuizing weer vast aan de voozijde.

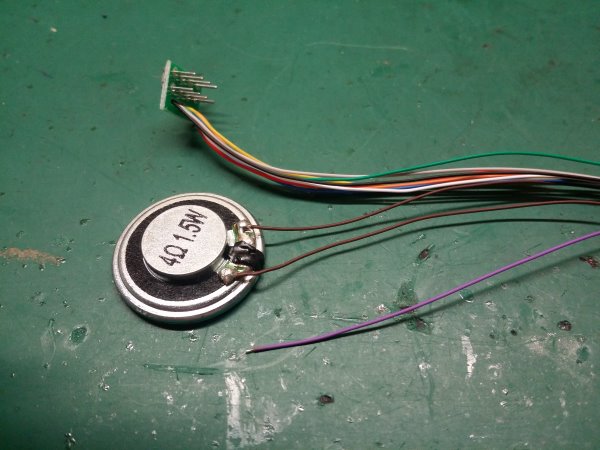

4.7 Pak de decoder en soldeer de speaker van de decoderdraden af.
019

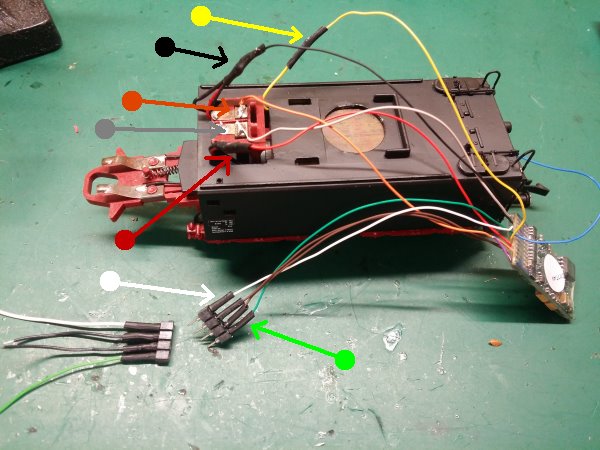

4.8 Soldeer de rode decoderdraad op de linker draadbundel van de tender.
4.9 Soldeer de zwarte decoderdraad op de rechter draadbundel van de tender.
5.0 Soldeer de oranje decoderdraad op het linker motorcontact van de tender.
5.1 Soldeer de grijze decoderdraad op het rechter motorcontact van de tender.
5.2 Soldeer de gele decoderdraad aan de (gele)aangebrachte draad van de tender.
5.3 Pak de kleine mannelijke stekkers erbij.
5.4 Soldeer de twee bruine speakerdraden op de binnenste polen.
5.5 Soldeer de witte en groene decoderdraden aan de buitenste polen.
5.6 Pak de kleine vrouwelijke stekkers erbij.
5.7 Soldeer twee draadjes +/- 5cm aan de binnenste polen.
5.8 Soldeer een groene en een witte draad +/- 10cm aan de buitenste polen.
020

5.9 Fixeer de decoder op de tender met dubbelzijdig tape.

Test nu de tender op werking, indien in orde doorgaan met volgende punt. Indien niet in orde dan je werk controleren vanaf punt: 3.2

6.0 Frees een holletje uit de voorzijde van de kolenbak, groot genoeg voor de 4 draden van de stekker.
021

6.1 Plaats nu de kolenbak terug op de tender, zorg dat er geen draden knel zitten.
022

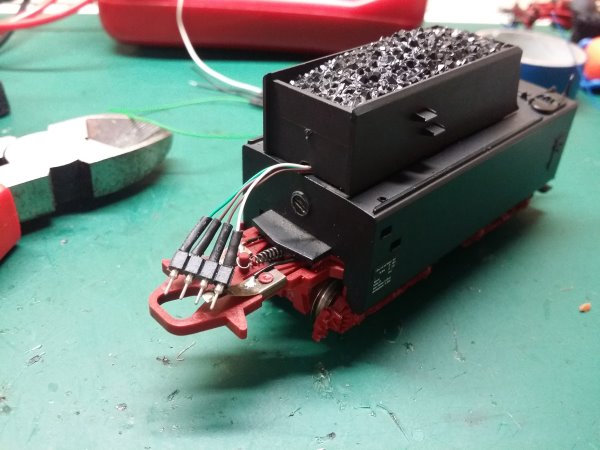

Zo moet het er uit zien...de draden kunnen vrij in en uit bewegen.
023

6.2 Soldeer de speaker aan de twee korte draadjes van de vrouwelijke stekker.
024

6.3 Voer de groene en witte draad van de vroeuwelijke stekker door het geboorde gat in de machinistenhuis naar beneden door.
6.4 Plaats de speaker in het machinistenhuis. (De stekker steekt uit).
025

6.5 Leg de ketel van de loc op zijn zij, en pak het onderstel erbij.

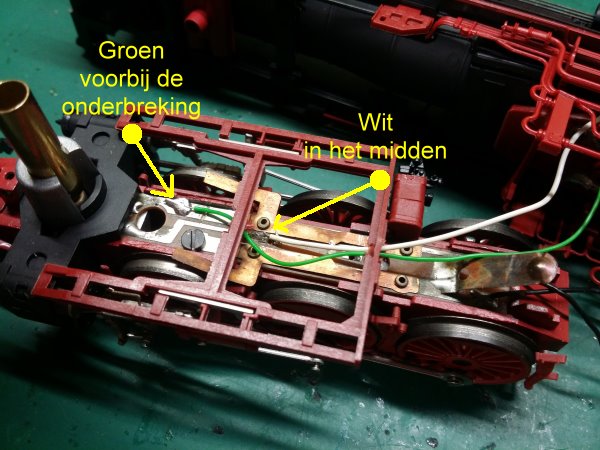

6.6 Soldeer de groene draad die uit het machinistenhuis komt voor de onderbreking op de printplaat.
6.7 Soldeer de witte draad die uit het machinistenhuis komt in het midden op de printplaat.
026

6.8 Breng het onderstel en de ketel weer samen, en draai ondersteboven.
6.9 Plaats de voorste loop as en schroef het geheel weer vast.
7.0 Klik de achterzijde van het machinistenhuis weer op zijn plek, de stekker steekt uit.
027

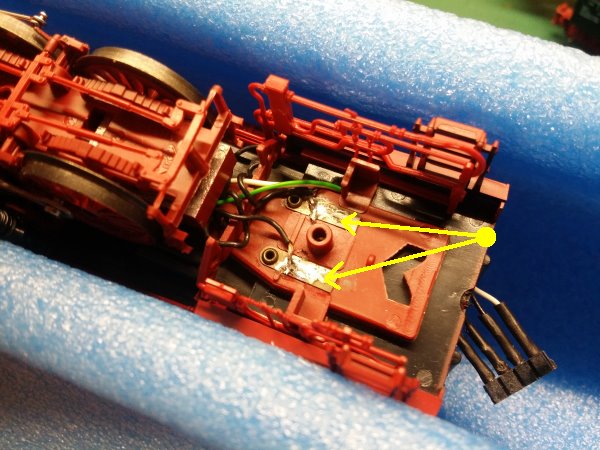

7.1 Soldeer de draden van de loc weer aan de contacten, zie hieronder.
NOOT: Let op de orientatie van de draden.
028


029

7.2 Pak de tender erbij en verbind de stekkers.
7.3 Breng loc en tender samen.
7.4 Plaats de achterste loop as en schroef het geheel weer vast.

Test de loc op werking
Indien niet in orde controleer dan punt: 7.1 en 7.2




Gefeliciteerd, je Roco BR23 is nu gedigitaliseerd.
