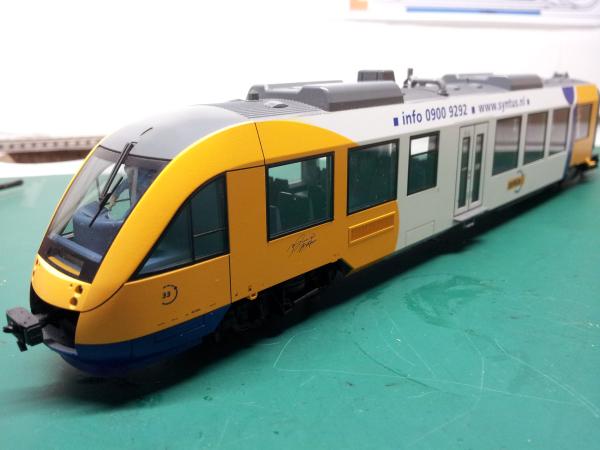

Hieronder word beschreven hoe je de interieurverlichting van de Fleischmann LINT schakelbaar kan maken.Standaard staat deze verlichting altijd aan.
Echter zijn er verschillende type's printplaat gemonteerd in de treinen. Deze ombouwbeschrijving is geschikt voor treinen met printplaatnummer: 6336-1.

0001 (29K)

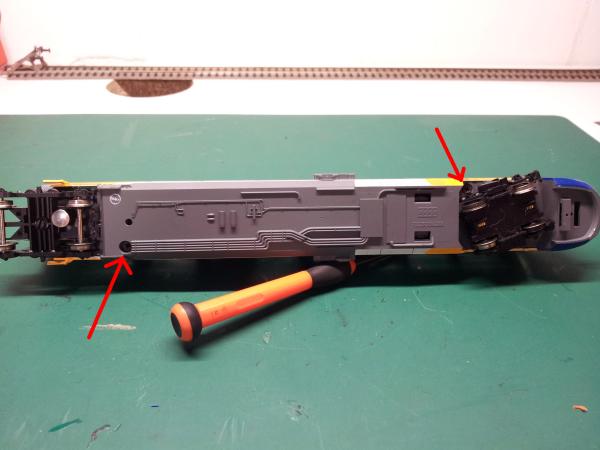

1.1 Houd de gemotoriseerde bak ondersteboven en verwijder de 2 schroeven aan de onderzijde. (zie hieronder)
0002 (26K)

1.2 Zet de trein voorzichtig op z'n wielen en til de kap er af. Leg deze veilig terzijde.

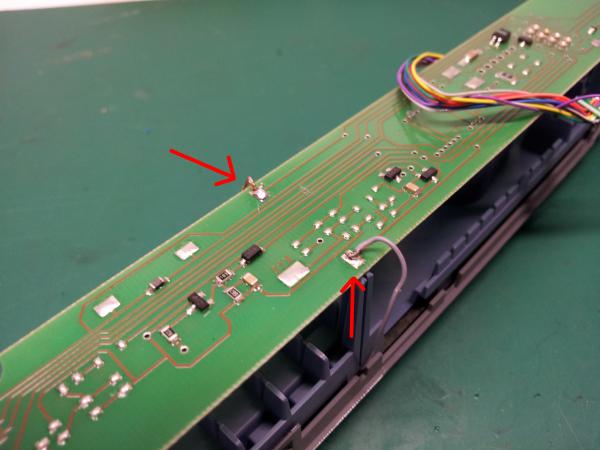

1.3 Soldeer de grijze en oranje draad los van de print (zie hieronder).
0003 (30K)

1.4 Verwijder de balg door voorzichtig de onderzijden iets naar buiten te houden, en dan omhoog tillen.

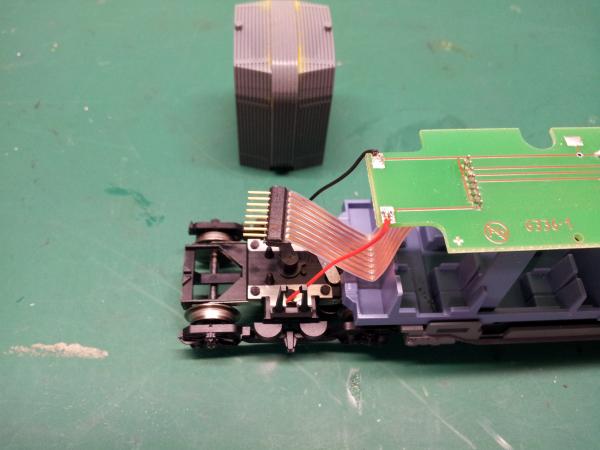

1.5 Soldeer de rode en zwarte draad los van de print (zie hieronder).
0004 (28K)

1.6 Neem de print van de trein en leg deze voorzichtig ondersteboven.

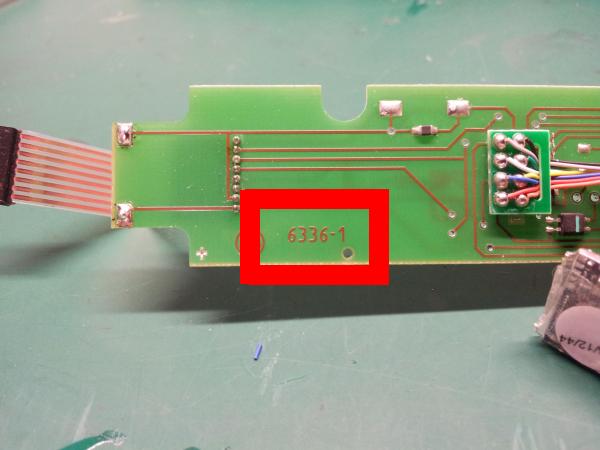

1.7 Controleer of het nummer op de print overeenkomt met degene hieronder.
controle (27K)

NOOT: Indien het een ander nummer is zal de ombouw zeer waarschijnlijk niet werken, om de trein weer af te monteren doorgaan bij punt: 2.1
Indien het nummer wel overeenkomt kan je doorgaan met het volgende punt.

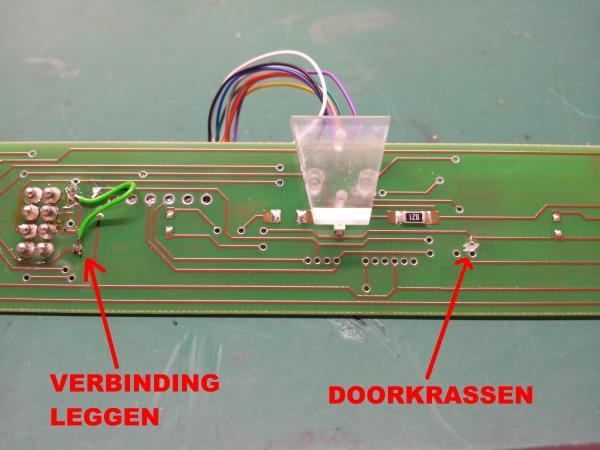

1.8 Pas de printplaat voorzichtig aan zoals in de afbeelding hieronder aangegeven.
1.9 Kras de printbaan door waar aangegeven en zoals is gedaan op de foto.
2.0 Leg een draadverbinding aan over de twee punten zoals hieronder aangegeven.
0005 (35K)

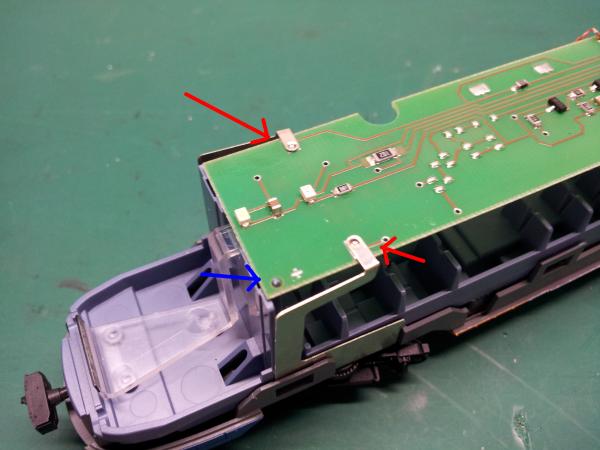

2.1 Plaats de print weer op de trein, waarbij hij over het palletje valt (blauwe pijl), en onder de twee contactlipjes (rode pijlen).
0006 (31K)

2.2 Soldeer de rode, zwarte, oranje en grijze draad weer vast op de print.
2.3 Plaats de balg weer voorzichtig op het draaistel, door lichtjes te duwen klikt hij vast.
2.4 Laat de kap voozichtig over het onderstel zakken.
2.5 Schroef de kap weer vast met de schroeven aan de onderzijde.

Nu hoef je enkel je decoder/centrale te configureren en je interieurverlichting is schakelbaar.
