Ombouwen Roco Sik naar DCC digitaal.

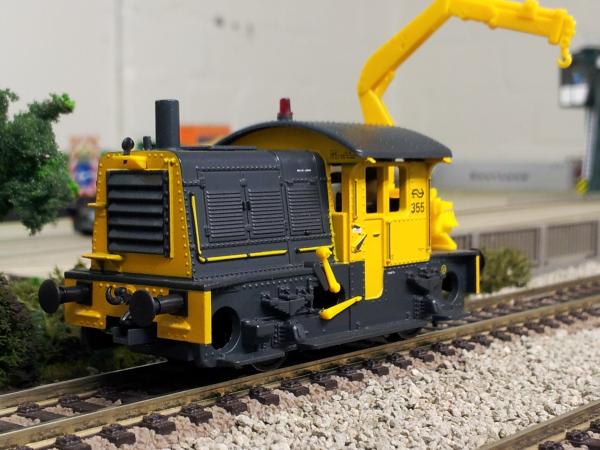

De Sik in deze presentatie is een exemplaar zonder front- en sluitseinen die wordt omgebouwd naar DCC digitaal.
Om de ombouw volgens deze omschrijving uit te voeren heb je de volgende onderdelen nodig;
* DCC decoder. (In het voorbeeld is een ESU Lokpilot micro V4.0 gebruikt.)

001 (46K)


TIP: Zet je soldeerstation alvast aan, die heb je zometeen nodig.

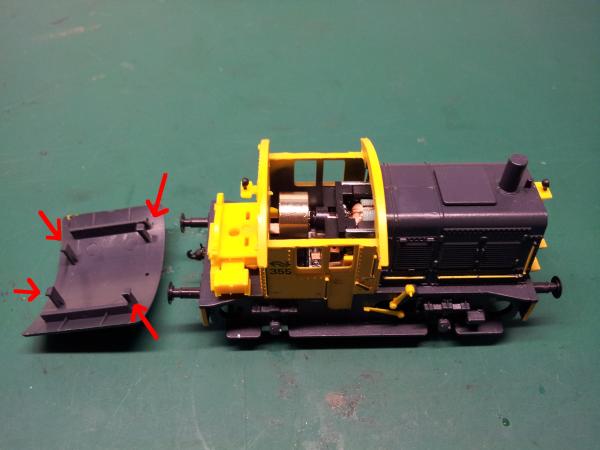

1.1 Neem de loc in de hand en werk voorzichtig het dak los door met een kleine schroevendraaier
de nokjes een beetje naar binnen te duwen, terwijl je zachtjes trekt aan het dak.
Het makkelijkst om dit te doen is aan de achterzijde.
002 (26K)

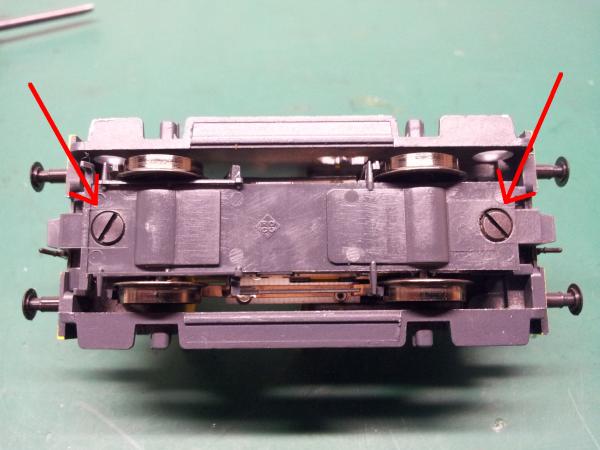

1.2 Keer de loc ondersteboven en verwijder de 2 schroeven hieronder aangegeven door de rode pijlen.
003 (33K)

1.3 Zet de loc nu op zijn wielen, maar zorg dat het onderstel niet uit de kap kan vallen.
1.4 Til voorzichtig de kap van het onderstel af, en leg de kap veilig terzijde.
1.5 Buig voorzichtig de gele klemmen van de motor naar buiten (rode pijlen).
1.6 Neem voorzichtig de motor uit het onderstel (blauwe pijl), en lege deze veilig terzijde.
004 (26K)

1.7 Verwijder de gele motorsteun door de klemmen iets naar elkaar toe de duwen, en neem hem recht omhoog van het onderstel af.
1.8 Schuif de printplaat naar achteren toe van het onderstel af.
005 (23K)

1.9 Soldeer de koperenblokjes/spoeltjes van de printplaat af.

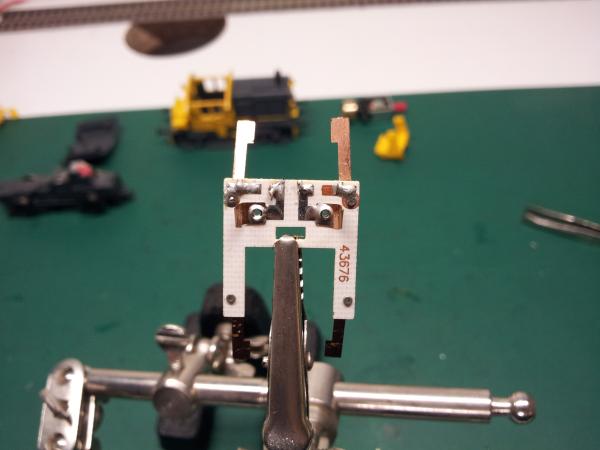

2.0 Controleer dat er geen verbinding bestaat tussen de wielcontacten en de motorcontacten. (zie foto hieronder)
006 (24K)

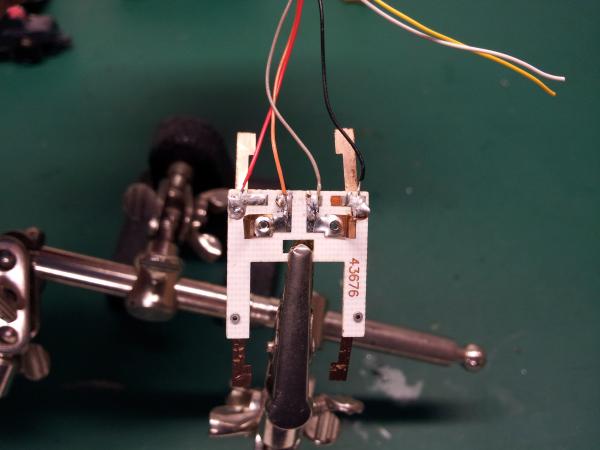

2.1 Soldeer nu de decoderdraden op pe print zoals hieronder aangegeven.
Rood - Oranje - Grijs - Zwart.
007 (24K)

NOOT: De witte-, gele-, en blauwe decoder draad kan je bundelen en met een beetje tape aan de decoder fixeren. Die worden nu niet gebruikt.

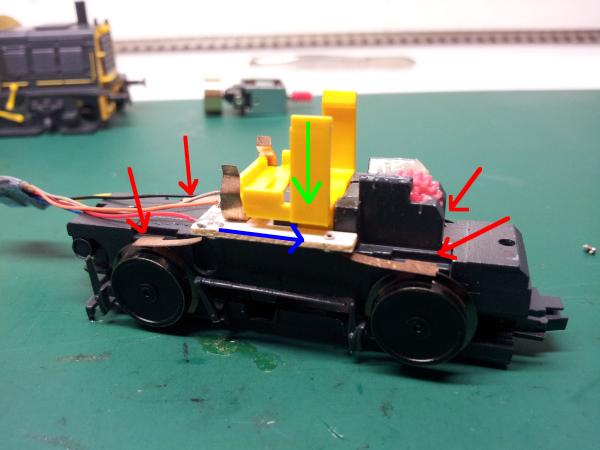

2.2 Schuif de printplaat weer op het onderstel (blauwe pijl).
2.3 Zorg dat de wielcontacten goed op de wielen liggen (rode pijlen).
2.4 Plaats de motorsteun weer terug op het onderstel (groene pijl).
2.5 Plaats de motor weer in de steun. Let op de motorcontacten.
008 (29K)

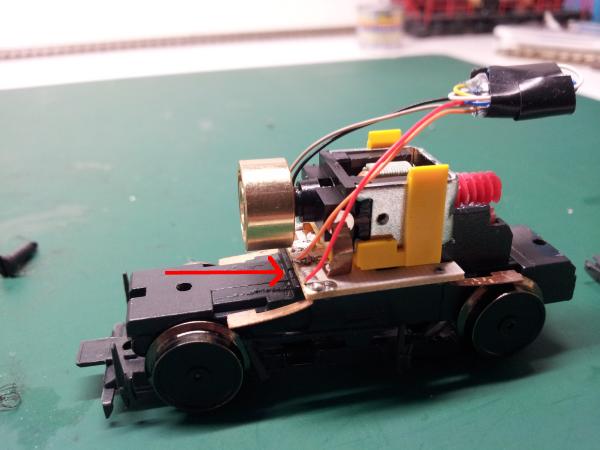

2.6 Knik de draden nu om, zodat ze weg buigen van het vliegwiel.
009 (28K)

2.7 Pak de kap er weer bij, en houd deze ondersteboven in de hand.
2.8 Neem het onderstel en laat deze in de kap zakken, waarbij de decoder door het dak naar buiten gaat.
2.9 Breng de NEMschachten weer aan in het onderstel zoals aangegeven door de rode pijlen.
010 (30K)

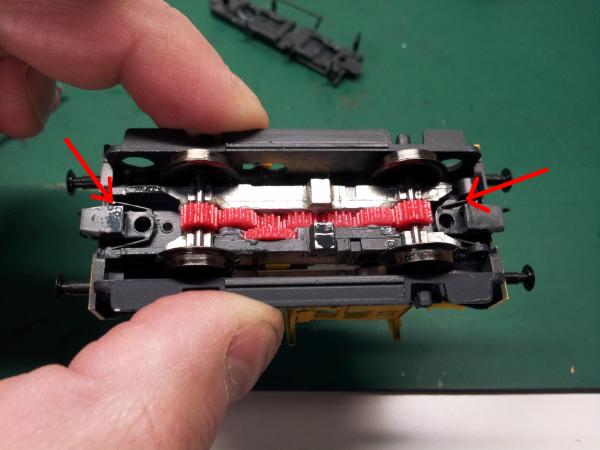

3.0 Plaats de tandwielafdeking/bodem van de loc weer op het onderstel en schroef deze vast.
3.1 Zet de loc weer op zijn wielen.
011 (27K)

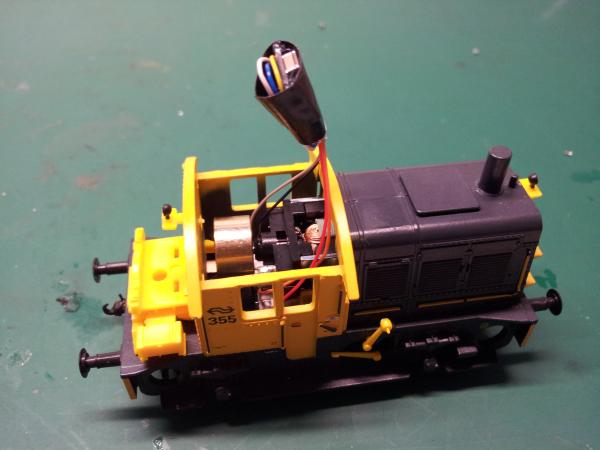

3.2 Test de loc nu op werking, indien hij niet naar behoren werkt controleer je j estappen vanaf punt: 1.9.
Indien hij wel werkt ga je door met het volgende punt.
3.3 Plak een klein stukje dubbelzijdige tape in het dak, en plak de decoder daarop vast.
012 (25K)

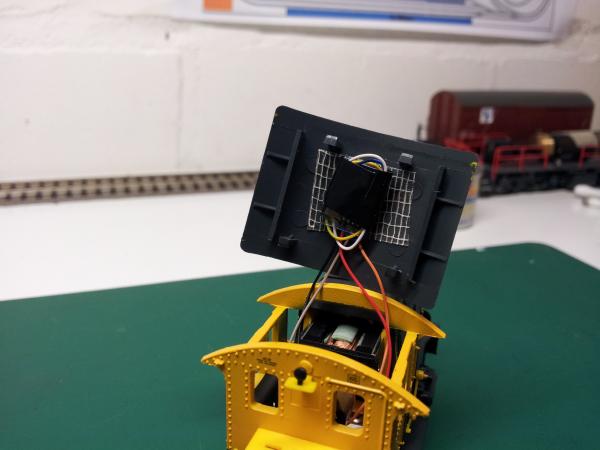

3.4 Plaats het dak weer op de loc, zorg dat je geen draden knelt tussen het dak en de loc.

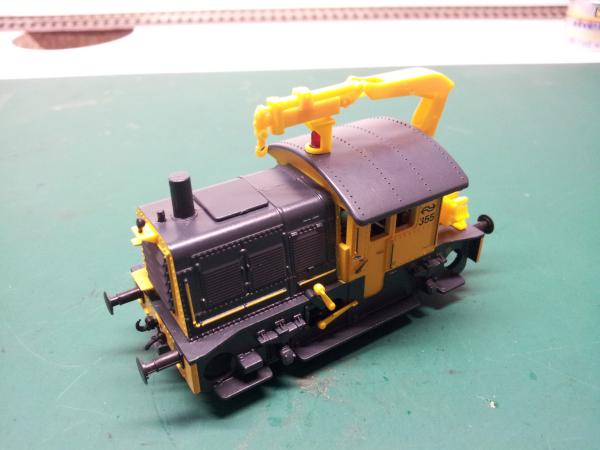

Gefeliciteerd, je Sik is nu omgebouwd.
