LED front- en sluitseinen in Fleischmann Sprinter bouwen..



Hieronder word beschreven hoe je eenvoudig de gloeilampjes van de Front- en sluitseinen kunt vervangen door LED's.
Om dit uit te kunnen voeren is kennis van het treinstel verreist, en moet hij reeds digitaal zijn.

Om de ombouw volgens deze omschrijving uit te voeren heb je de volgende onderdelen nodig;
* 2x 3mm LED rood.
* 2x 3mm LED Geel.
* 2x weerstand 1k Ohm.
* Krimpkous

1.1 Open je Sprinter treinstel en verwijder de twee koperen contactlippen van de printplaat, deze zijn niet meer nodig.
1.2 Demonteer het metalen blok waar de gloeilampjes in zitten.
1.3 Verwijder de gloeilampjes uit het blok.
1.4 Neem een rode en gele LED en vijl/zaag/knip 1.5mm van de kop af.

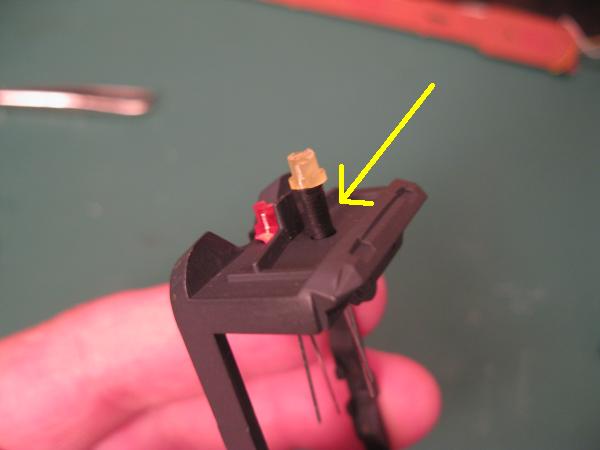

1.5 Plaats een stukje krimpkous van 10mm over de pootjes van de LED's om het in het blok te isoleren.(gele pijl op onderstaande afbeelding.)
1.6 Plaats de gele LED van buiten af in het bovenste gat. Waarbij je het lange pootje rechts houdt.
1.7 Plaats de Rode LED van buiten af in het onderste gat. Waarbij je het lange pootje rechts houdt.
0747

1.8 Buig de beide lange pootjes omhoog, waarbij ze elkaar raken.
1.9 Soldeer de weerstand aan de beide lange pootjes vast.
2.0 Buig de korte poot van de gele LED omhoog.
2.1 Buig de korte poot van de rode LED 5mm naar links, en vervolgens omhoog, zodat deze verwijderd is van de korte poot van de gele LED.

NOOT: De pootjes van de LED's mogen niet verder naar binnen komen dan de machinistenstoel anders komen ze tegen het draaistel/motorhuis.

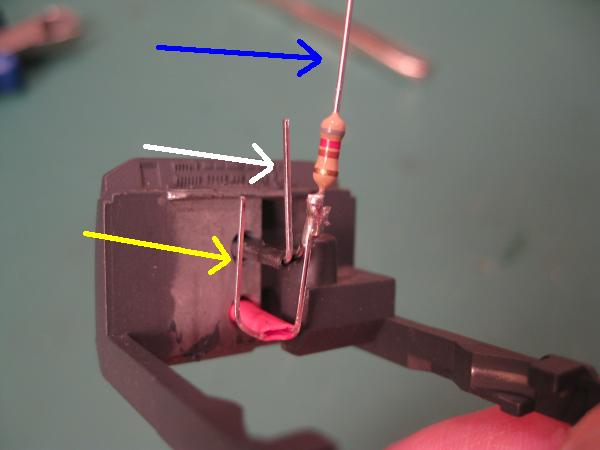

2.2 Soldeer de gele decoderdraad op de linker LED poot. (gele pijl op onderstaande afbeelding).
2.3 Soldeer de witte decoderdraad op de middelste LED poot. (witte pijl op onderstaande afbeelding).
2.4 Soldeer de blauwe decoderdraad op de rechter LED poot. (blauwe pijl op onderstaande afbeelding).

NOOT: De constructie mag niet boven de printplaat van de trein uitkomen, anders past het niet onder het dak.

0750


Nu kan je sprinter weer in elkaar gezet worden.
Eerst op het programmeerspoor controleren of er storingen bestaan.
