Een tachowagen bouwen



Een tachowagen is een wagon die voorzien is van een fietscomputer o.i.d. waardoor je de snelheid kan aflezen die de trein in het echt (schaal 1:1) zou rijden.
Dit is bijvoorbeeld handig bij het digitaal afstellen van maximum snelheden voor treinen. De ervaring wil dat er op de modelspoorbaan al snel te hard gereden word.

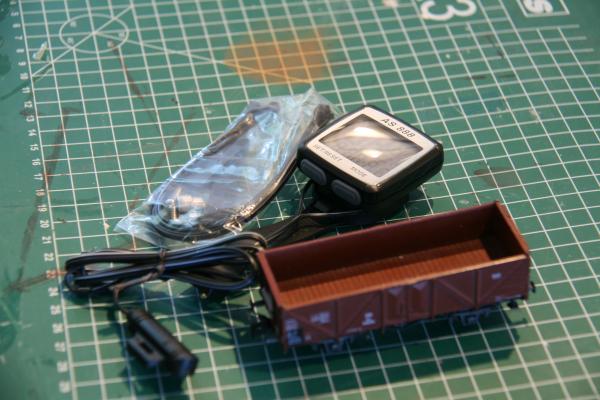

1.1 Neem een (bij voorkeur een oude) goederenwagon. En een fietscomputer. Het exemplaar in het voorbeeld komt bij de 'Action' vandaan en kostte 3,50 euro.
3614

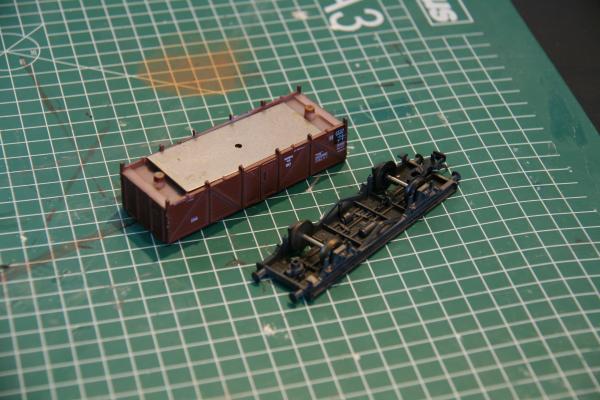

1.2 Scheid het onderstel van de bak om het gewicht er uit te halen. Deze verstoort het signaal van de computer.
Tevens is het wagentje makkelijker te bewerken zo.
3616

1.3 Voor de combinatie van het gebruikte wagentje en computer was het noodzakelijk de wanden gedeeltelijk te verlagen.
617

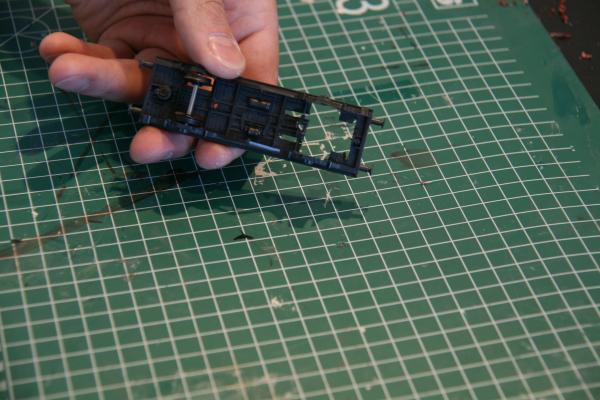

1.4 Boven 1 van de assen moet een stuk van het chassis weg gefreesd worden om de sensor te herbergen.
3618

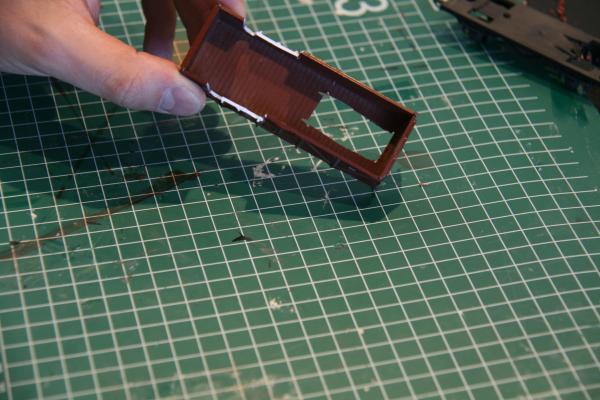

1.5 En hetzelfde moet met de opbouw gedaan worden.
3619

2.1 plaats nu een klein magneetje op de as die zich onder het gat bevind. Houd de sensor van de computer nu met de hand vast in de daarvoor gemaakte plaats.
Test de computer op werking door aan het wiel te draaien, de computer moet nu reageren.
Reageert de computer niet, stel dan de positie van de sensor bij ten opzichte van de magneet (punten 1.4 en 1.5).
Als dit werkt, ga dan door met punt 2.2.

3624

2.2 Lijm de sensor op z'n plaats. bijvoorbeeld met een hete lijm pistool.
3622

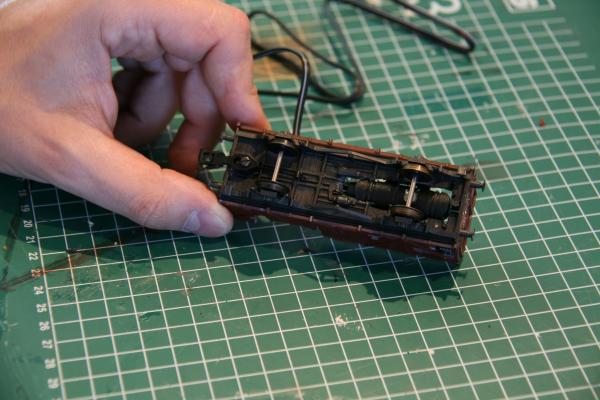

2.3 Test nogmaals het geheel op werking.
3623

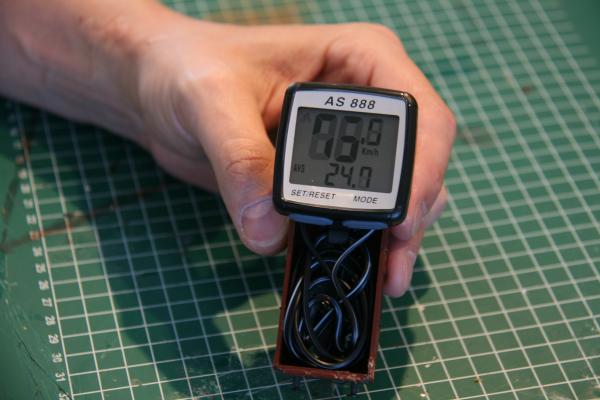

2.4 Werk nu de draad weg onderin de wagen, en lijm de voet van de computer op z'n plek. De tachowagen is nu constructief klaar.
3625

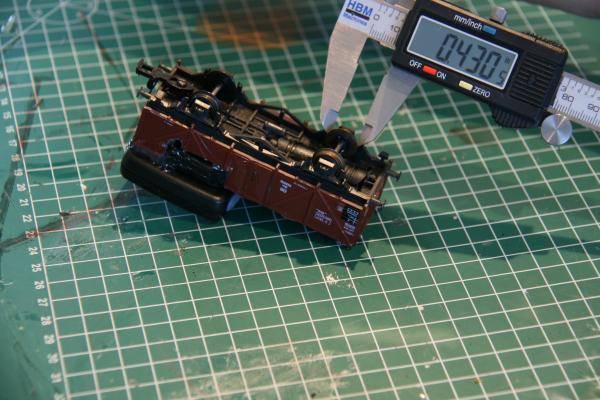

2.5 Nu kan je de wagen ijken. Meet de diameter van het wiel. Vermenigvuldig dit met 87, dat is de diameter die ingevoerd moet worden in de computer.
Noot: Sommige computers kunnen niet zo'n grote diameter aan. Neem in dat geval twee magneetjes (punt 2.1) en plaats deze tegenover elkaar op de as.
Deel nu de diameter van het wiel door 2.
Vermenigvuldig dat getal met 87.
Dat is de in te voeren diameter voor de computer.

3626

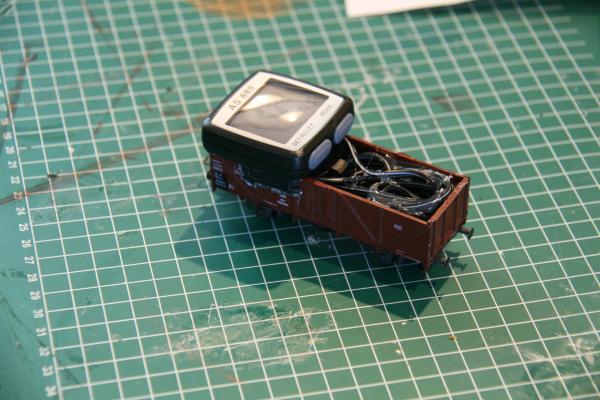

Je tachowagen is nu gereed voor gebruik.
Uiteraard laat ik de afwerking over aan je eigen fantasie.
3627

En zo rijd hij mee in een stam...
3628

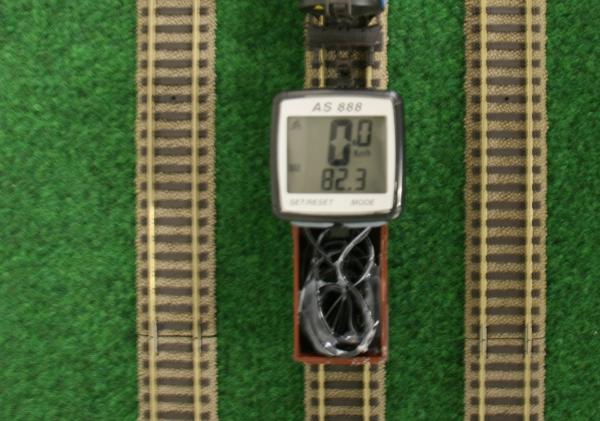

De gemeten topsnelheid: 82,3 km/h.
3630
