Roco 1643 opknappen.



pic

Deze oer-1600 van Roco is naar mij opgestuurd door iemand die hem graag opgeknapt wil hebben.
De wens is onderandere dat de verlichting het weer doet en hij gedigitaliseerd word.
Er zit al een Tom van Weert lichtsetje in en ik ga hem voorzien van een ESU LokSound V5.0 decoder.
(De ontbrekende buffer ligt bij de eigenaar thuis)






=[ Op de foto's klikken maakt ze groot ]=

En binnen 10 tellen heb ik al vette vingers. De onderzijde is compleet nat en vet. De zoetige geur van WD-40 (of een variant) komt je tegemoet.
Dit varkentje ga ik zo wassen maar eerst even verder kijken wat ik vind.
pic



Dit zijn inderdaad de mooie T.v.W lichtsets. Dat doet heel veel voor deze loc.
pic


Straks ga ik ze vooraf testen op werking...
pic


Dan is het onderstel aan de beurt. Deze is in het verleden al eens gedigitaliseerd.
Er is ook al een deel uit het chassis gefreesd voor de decoder. Helaas is dat ter hoogte van het wormwiel dus is er geen plek genoeg voor een luidspreker, ook niet het V5.0 suikerklontje. Anders had hij van geluid kunnen worden voorzien.
pic


De motorcontactveren zijn van de printpaalt verwijderd en er zijn draden direct op de motor gesoldeer. Ik heb geen keus dan deze werkwijze over te nemen, maar dan met de decoder direct op de motor. pic


Het inmiddels kale chassis word schoongeborseld. Zoals je links kan zien zit er zelfs nog slijpsel van het frezen aan de binnenkant.
pic


De tanwielhuizen worden geopend en dan is het oliebad goed zichtbaar. Kijk ook naar de staat van mijn werkblad. Bweh.. viezigheid.
pic


De geheel gedemonteerde draaistellen gaan even in een bak ontvetter. Al snel is het 'water' bruin en goor, maar de onderdelen schoon.
pic


Dan wordt alles met een (oude) tandenborstel extra schoon geborsteld en dan gedroogd.
pic


En zo ligt er nu een keurig rijtje schone onderdelen.
pic


Zo hoort het. Keurig in elkaar met heel weinig olie. Een letterlijk drupje is genoeg.
pic


Beide draaistellen zijn nu af. Schoon en gesmeerd.
pic

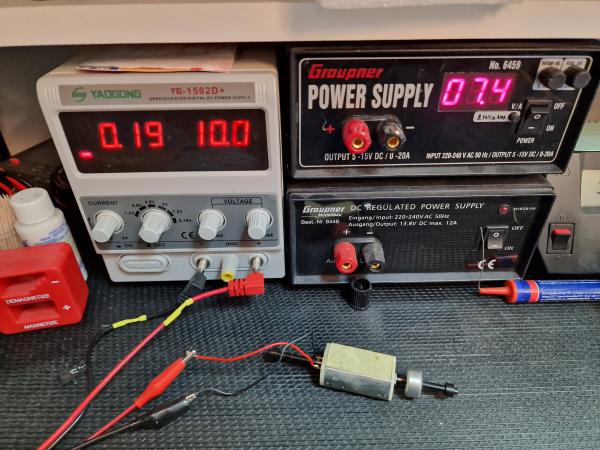

De motor wordt getest. En die loopt nog als een zonnetje. Hij trekt ook niet veel stroom wat vertelt dat het met de collector en koolborstels ook nog wel goed zit.
pic


Dan is lichtsetje aan de beurt om getest te worden.
Op het sluitlicht aan 1 zijde na is alles in orde.
Na het herstellen van een soldeerverbinding op een kabelsplisting is ook dit weer gefixt.
pic


Nu kan de digitalisering beginnen. De decoder is zoals gezegd direct aan de motor gezet.
pic


Dan kwam er een klein klusje bij. Eer moest iets meer materiaal uit de neus verwijderd worden voor een betere passing van de lichtset.
pic


Maar dan blijkt alles te werken. Het licht aan beide zijden met de richting wisselend, en het rangeersein onder F1.
pic


Eigenlijk is de loc nu klaar...maar ik stoor me ergens aan.
Dit oude beschadigde nummer. Daar gaat een verse op.
pic


Eerst de oude verwijderd.
pic


En dan een nieuwe van KleiNSpoor er op.
Uiteraard heeft de andere zijde dezelfde behandeling gekregen.
pic


Nu staat ie klaar om weer teruggestuurd te worden naar zijn eigenaar waar ie weer trots z'n rondjes kan rijden.
pic










12/2023
